竖片式滤布滤池

　　工作原理

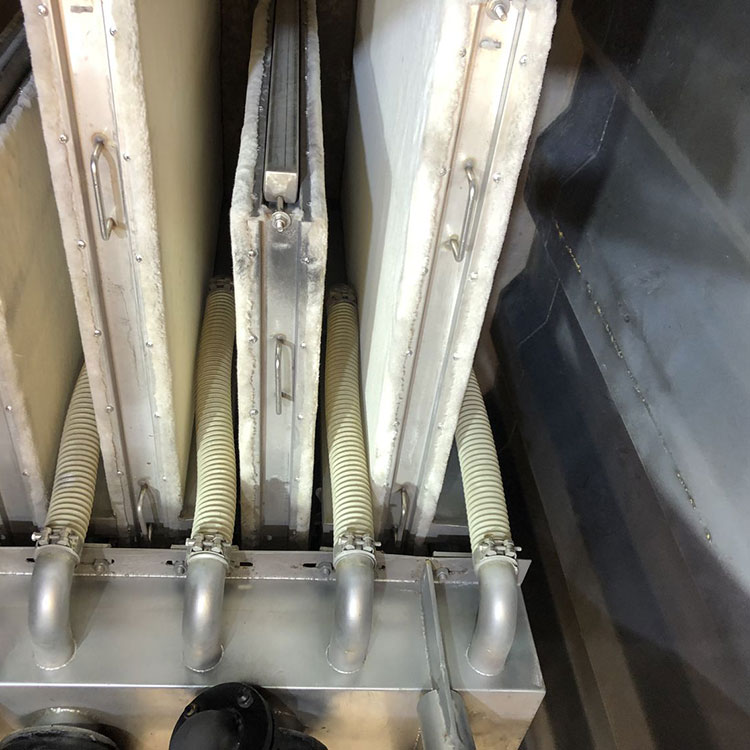

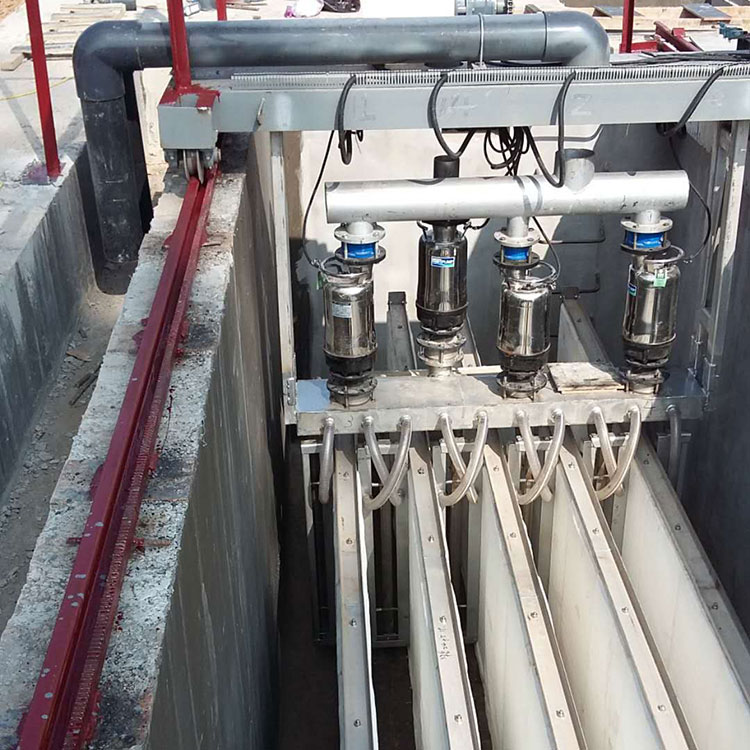

　　原水通过进水堰板进入滤池，在重力作用下通过滤布。过滤时滤布绒毛倒伏平铺 可截留粒径为几微米的悬浮物。原水通过滤布的过滤，清水进入过滤模块内部，通过 底部布水系统，收集进入出水井。随着过滤的进行，滤布上截留的物质增多，过滤速 度逐渐减小，滤池中水位上升。当水位上升到设定值时，控制系统启动反洗过程，开 始对滤布进行清洗。驱动电机带动顶部桁车开始行走，吸盘随着桁车贴着滤布的表面 对滤布进行负压抽吸，截留在绒毛纤维间的固体被释放，同时滤盘中的水由内向外吸 出，将滤布上沉积的颗粒一同带出，达到清洗的目的。

　　除了清洗滤盘表面截留的固体颗粒，污水中的较大颗粒会自然沉降到池底，这部分沉淀物通过池底排泥管路定期清洗除池体。整个过滤和反洗过程，滤盘均保持静 止，反洗时过滤联系进行。

　　主要特点

　　竖片式滤布滤池与转盘滤布滤池的特点类似，但是相对于转盘滤布滤池，单位体积里能安装更多的过滤材料，因此占地较小。

　　主要设计参数

　　过滤速度：≤15m³/小时

　　反洗水量：小于等于总水量的1%

　　水头损失：系统内水头损失300mm

　　反抽吸强度：333I/m².S

　　适用范围：进水ss≤30mg/I,Ss≤5mg/l

　　滤布选择：长毛纤维滤布，适合团状悬浮物

　　桁车线速度：1.5-2.5m/分钟

　　选配：防冻设计

　　型号尺寸

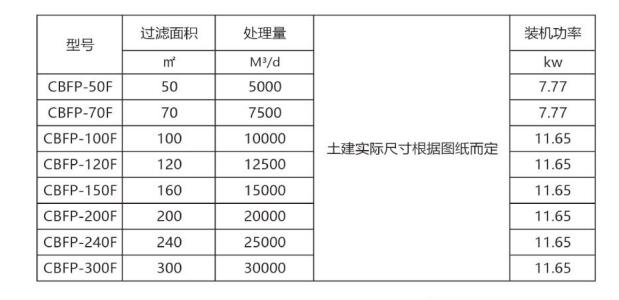

　　土建结构

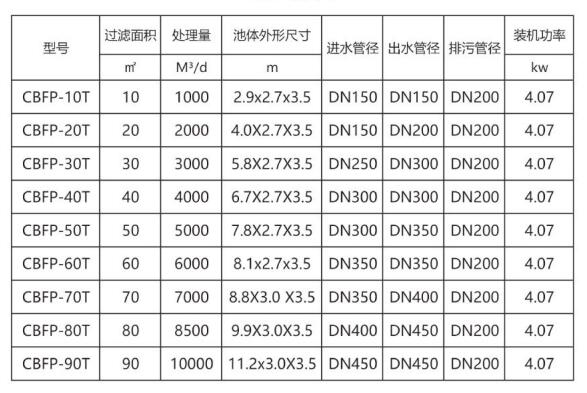

　　钢结构
