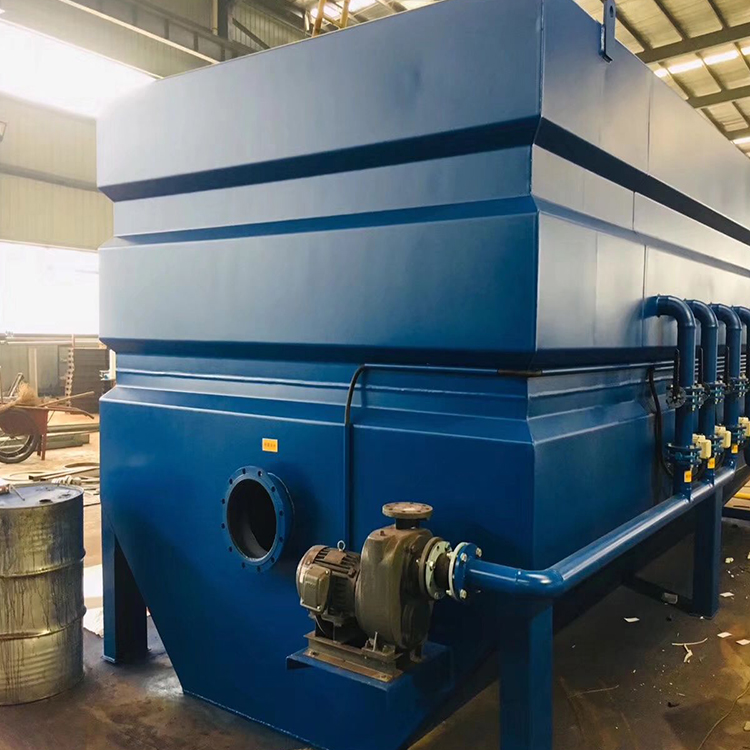

箱体式纤维转盘过滤器

　　产品概述

　　箱体式纤维转盘过滤器是目前过滤器之一，过滤精度在10 ~ 100 μm，该技术处理效果好，出水水质高，设备运行稳定。转盘过滤系统具有过滤面积大的优点。箱体式纤维转盘过滤器通过创新的滤布工作，是一种结合了深层过滤特点和表面过滤优点的固液分离方法。

　　运行特性

　　该设备是全自动的，没有人员值班。

　　可有效去除低浓度的SS，去除率可达75%以上。在进水中加入化学药剂处理后，CODcr、BOD5和TP的浓度也可以降低。

　　过滤盘采用立式设计，大颗粒污泥直接沉降到池底，减少了过滤负荷；

　　清洗和过滤过程可以同步进行，提高了设备的使用效率；

　　采用创新设计，滤盘更换方便；

　　滤布采用负压抽吸清洗，不需要储水箱，节约了成本。

　　结构和工作原理

　　原理:原水进入过滤器后，在重力压差的作用下，通过固定在中空转轴上的微孔滤布进入滤盘，固体悬浮物被截留在滤布外。过滤液通过过滤盘汇集到中空转轴，流入出口槽，通过出口堰板从过滤器排出。在过滤过程中，污泥吸附在滤布的外面，逐渐形成污泥层。随着污泥在滤布上的堆积，滤布的过滤阻力增大，池内液位逐渐上升。当液位上升到设定值时，PLC同时开启抽吸泵和传动装置，使滤盘转动，固定在滤布外侧的清洗装置与滤布表面摩擦，刮掉并吸走滤布表面的污泥，完成对滤布的清洗。池体底部设有排泥管。通过设定时间，PLC自动启动排泥泵，排出沉淀在池底的污泥。

　　结构

　　箱体式纤维转盘过滤器主要由箱体、过滤盘、中空转轴、清洗机构、排泥机构、驱动机构、抽吸泵、阀门机构和电气控制系统组成。

　　1.箱体:碳钢焊接，防腐处理。箱体结构紧凑，重量轻，占地面积小。也可根据现场情况制成钢筋混凝土结构。

　　2.滤盘:每个滤盘由六个独立的部分组成，并覆盖有滤布。

　　3.中空转轴:采用钢材焊接而成。空心管既能输送过滤后的水，又能带动滤盘转动。

　　4.清洗机构:由清洗吸口、管道、夹紧装置、支撑部件等组成。用于清洗滤布。

　　5.驱动机构:由减速器、链轮、链条等组成。用于驱动中空转轴和过滤盘旋转。

　　6.排泥机构:由排泥吸口、管道、排泥吸口支架等组成。用于排出过滤器底部的污泥。

　　7.抽吸泵和阀门机构:由离心泵、管道和电动球阀组成，用于清洗和排泥。

　　8.电气系统:由电控箱、PLC、触摸屏、液位监控等电气控制元件组成。用于控制反洗和排泥过程，使其自动运行，调整反洗间隔和排泥间隔。

　　应用范围

　　■城市污水的深度处理

　　■工业废水处理

　　■中水回用
