纤维转盘过滤器微滤装置

　　工作原理

　　原水通过进水堰板进入滤池,在重力作用下通过滤布。过滤时滤布绒毛倒伏平铺可截留粒径为几微米的悬浮物。原水通过滤布的过滤后，清水进入滤盘内部，通过滤盘转鼓流入可调式出水堰。随着过滤的进行,滤布上截留的物质增多,过滤速度逐渐减小，滤池中水位上升。当水位上升到设定值时,控制系统启动反洗过程,开始对滤布进行清洗。驱动电机带动转鼓旋转,吸盘紧贴在滤布的 表面对滤布进行负压抽吸,截留在绒毛纤维间的固体被释放,同时滤盘中的水由内向 外吸出，将滤盘上沉积的颗粒一同带出，达到清洗的目的。

　　除了清洗滤盘表面截留的固体颗粒,污水中的较大颗粒会自然沉降到斗型池底， 这部分沉淀物通过池底吸污管定期清洗出池体。整个过滤进程中,滤盘与吸盘均保持  静止，反洗时过滤连续运行。

　　主要特点

　　立盘式设计，过滤面积大，占地面积小

　　采用长毛纤维滤布，滤布通量大，过滤速度快

　　过滤时滤布倒伏，增加过滤深度，过滤精度可达微米级

　　反洗时倒伏的纤维竖立，将污物释放出来

       逐盘分组清洗滤布

　　水头损失小，滤池内一般为300mM

　　前处理系统事故对滤池影响小，恢复快

　　采用防堵塞抽吸泵

　　滤池和沉淀池的结合，部分污物沉降到池底排出

       寒冷地区防冻设计

　　连续运行，液位传感器自动控制反洗

　　主要设计参数

　　●过滤速度：≤15m3/小时

　　●反洗水量：小于等于总水量的1%

　　●水头损失：正常运水头损失300mm

　　●反抽吸强度：333I/m2.s

　　●适用范围：进水ss≤30mg/I, 出水ss≤5mg/I

　　●滤布选择：长毛纤维滤布，适合团状悬浮物

　　●滤盘转速：1-2rpm

　　●选配：防冻设计

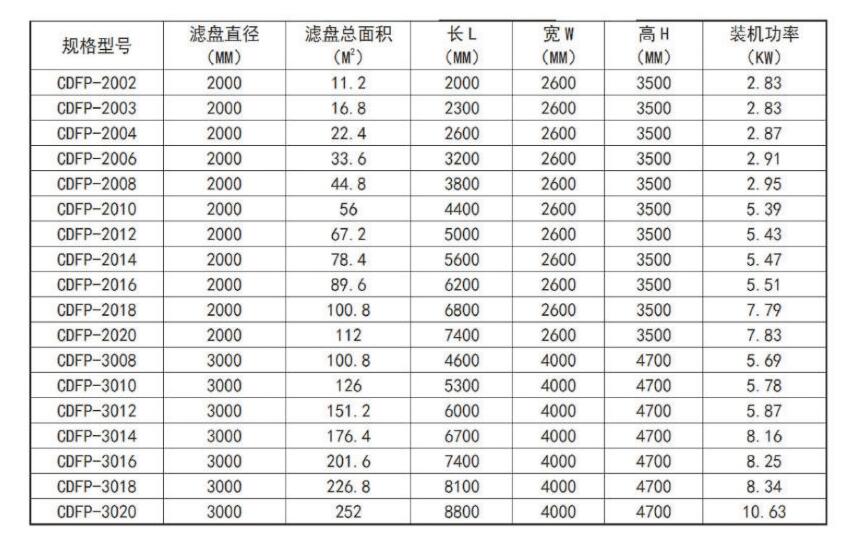

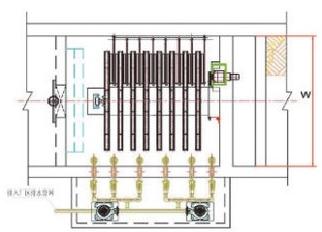

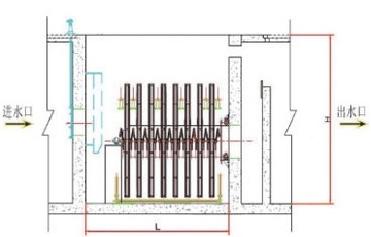

　　型号及尺寸
