竖片式纤维定盘

　　设计的主要技术说明

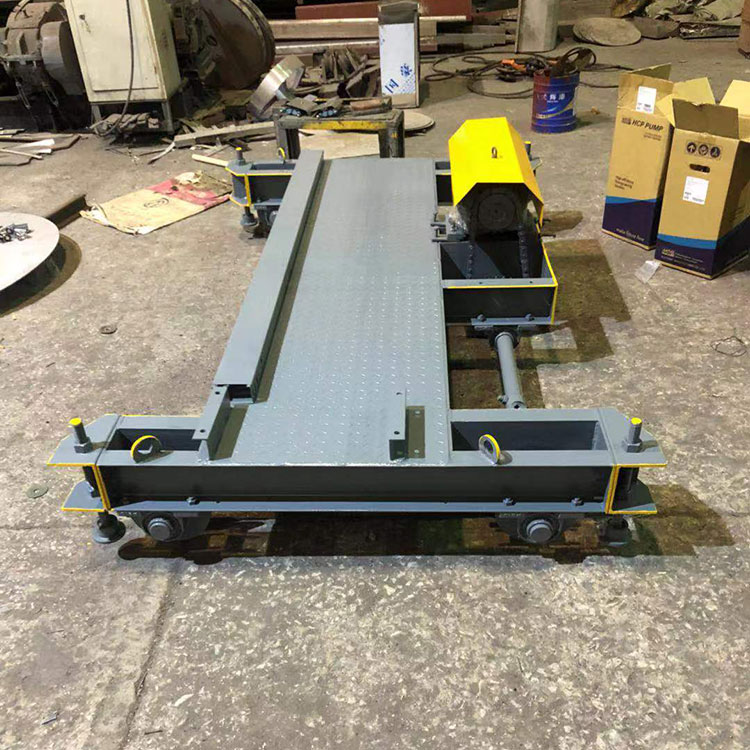

　　1.桁架小车驱动系统

　　每套滤布滤池配有一个桁架小车驱动系统，该系统带有电气控制系统和用于抽吸的自吸泵、反吸入口、吸泥装置和固定支架；传动装置由工作桥、导轨、驱动电机、联动链条、联动齿轮、旋转轴承、驱动轮轴等组件组成；驱动电机的电源为380V/50Hz/3x相交流电；设备运行噪声≤60dB；驱动系统通过限位元件控制桁架车的行程范围。

　　2.滤板和滤布

　　每组滤板由两块长方体滤板拼接而成，然后将滤布套在每组滤板上，过滤时将垂直滤板固定；桁架车开始直线移动，吸泥泵启动，滤布表面装载的絮体开始以直线扫描的方式被吸洗。抽吸系统具有为滤布外表面上的过滤水表面有效收集污垢的功能，并且允许清洁系统从滤布外表面冲洗污垢，而不直接接触。过滤后水可以直接用于反洗。过滤器的过滤过程应该是从外到内，反洗过程是从外吸收。反冲洗出来的污染物单独排放，不污染过滤后的原水，接入厂内污水系统进行新的处理。反洗滤布时不会影响过滤器的出水运行，同时反洗排污时无法排出多余的过滤原水，造成原水流失。滤布由聚酯材料编织而成，滤布上没有颗粒状和网状的缝隙。滤布的网孔直径为10微米，因此可以拦截大于10微米的悬浮物和细小颗粒污物。

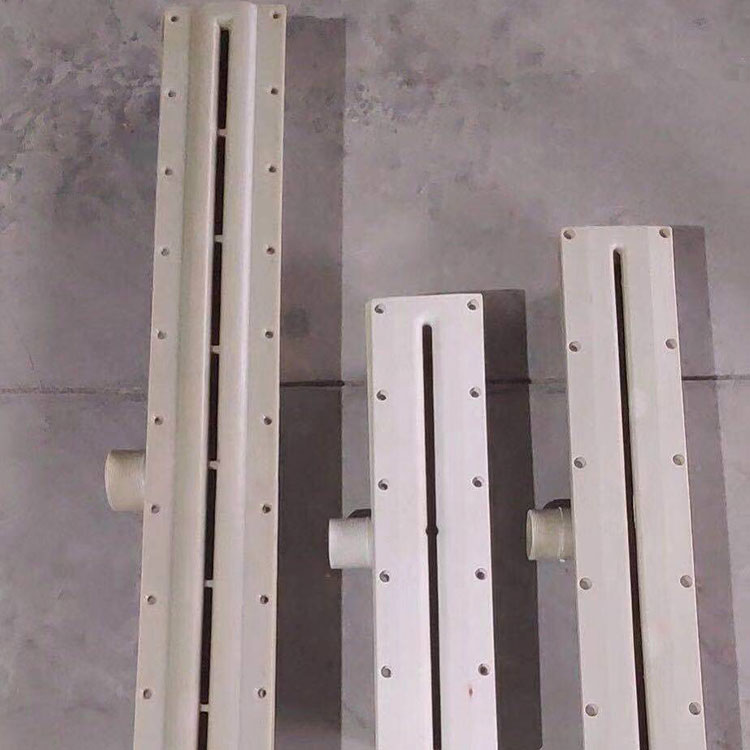

　　3.反抽吸和污泥排放系统

　　反冲洗/排泥系统包括抽吸泵、抽吸水管和抽吸系统、排泥管、电动阀等。抽吸后的污水由自吸泵的排水管排入排泥渠(注:抽吸/排泥周期一开始设定为60min/，后期可根据实际情况调整；另外:每当水位达到浮球控制的高水位时；启动吸入/污泥排放系统一次)

　　4.底座和安装附件

　　每套过滤器配有两个滤板固定支架；以每排滤板的水平平行关系；该设备配有固定滤板位置的压条；所有水下配件均由304不锈钢制成。

　　5.控制系统

　　滤布过滤器在过滤系统的运行中可以采用自动控制和手动控制相结合的方式，控制柜的安装按照国际标准室外型进行。控制系统根据工艺设计要求监测和控制设备运行。控制柜外壳采用不锈钢材质，防护等级IP65，柜体壁挂式。系统采用PLC控制，为国际知名品牌，配有触摸屏，可通过触摸屏上的功能键手动开启/关闭各驱动部件；完备的检测系统，在系统出现故障时提供信号，并从故障中恢复；可以显示标准/故障信号、运行时间等。在触摸屏上。它可以显示总运行时间，并自由设置时间控制参数。

　　产品特性

　　(1)自动清洗系统:反洗喷嘴集管设计(可旋转)，不仅能有效清洗滤布，延长其使用寿命，还能节省20%的反洗消耗。且易于维护。喷嘴为非浸入式，不易受污垢影响。

　　(2)拦截效果好。

　　(3)连续过滤:过滤器反冲洗时，不会影响正常过滤过程。

　　(4)模块化设计:可以通过增加磁盘数量来增加处理流程。

　　(5)过滤水头损失小:正常水头损失50-200mm，运行时允许水头损失300mm。

　　(6)占地面积小:与传统砂滤相比，占地面积减少80%，但过滤能力更大。

　　(7)安装方便:过滤器采用圆盘安装，拆卸维护也很方便。

　　(8)运行费用和维护费用低。
