纤维定盘过滤器

　　操作原理

　　1.过滤系统

　　2.反吸+排泥系统

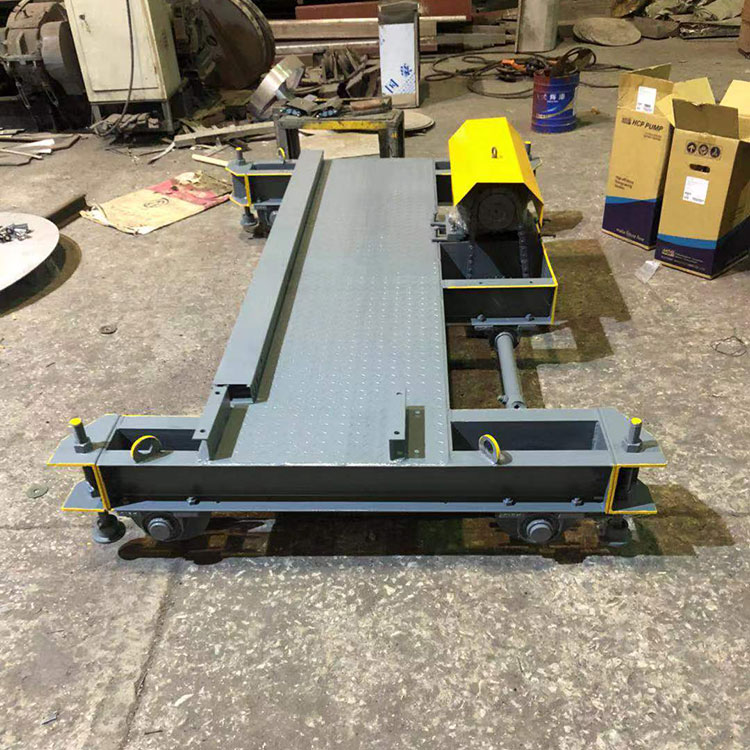

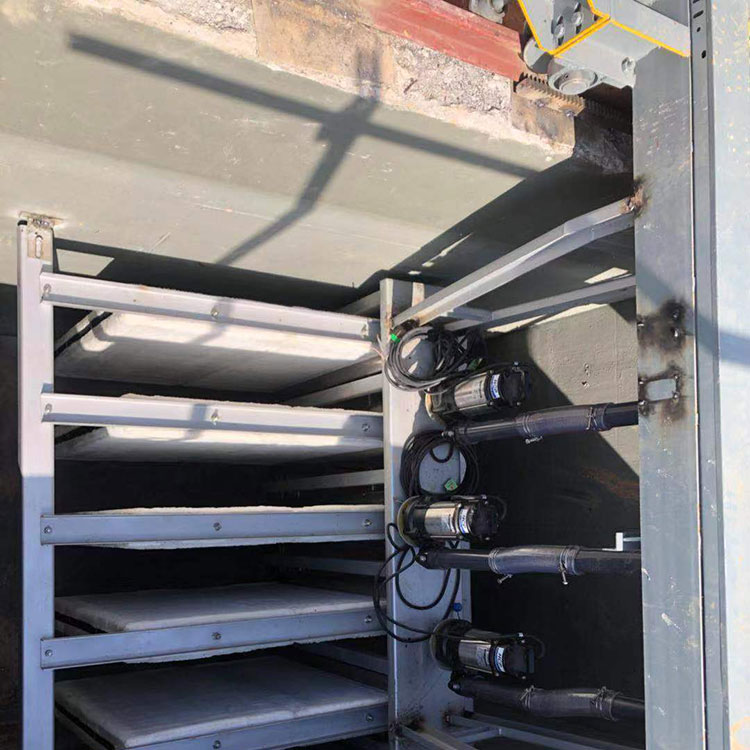

　　纤维定盘过滤器系统包括特种纤维滤布、滤布支架和集水管。防吸风装置采用桁架小车直线移动吸风。吸干后，断面能迅速进入正常过滤状态，不储存吸干水。工作过程如下:

　　过滤——原水通过进水管进入滤布过滤器，均匀分布在整个池体中。原水从滤布的两侧向滤布的内部被紧密地过滤，并且原水中的悬浮絮体被安装在滤布的外部。过滤后的水通过罐体底部的出水口排出，完成正常过滤。

　　反吸/排泥——随着原水的不断过滤，滤布表面的悬浮物积累，水流过滤布滤池的阻力增大，滤池内水位开始上升，触发液位开关启动反吸装置，开始负压抽吸；垂直滤板被固定；桁架车开始直线运动，吸泥泵启动，滤布表面装载的絮体开始直线扫描吸洗；吸泥泵的排泥管将吸入的泥浆排到排泥口；清洗后的滤布立即进入过滤状态，滤板抽吸结束后，电动排泥阀打开，自吸泵带动吸泥管吸走剩余污泥，排泥循环结束。

　　主要设计参数

　　过滤速度:≤15米/小时

　　反洗水量:小于等于总水量的1%。

　　水头损失:系统中的水头损失为300毫米。

　　反向吸力强度:333 I/m.s

　　适用范围:进水SS≤30mg/l，SS ≤ 5mg/L

　　滤布的选择:长毛纤维滤布，适用于块状悬浮物。

　　桁架车线速度:1.5-2.5m/ min。

　　可选:防冻设计
